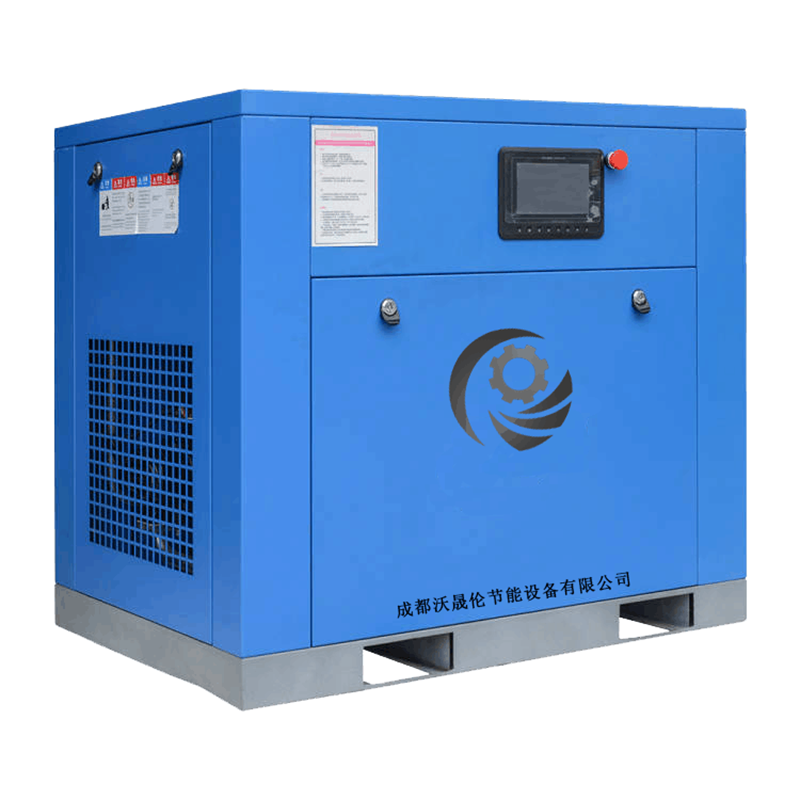

永磁螺杆空压机
卓越的技术，无语伦比的可靠性
永磁系列混合永磁电机主机节能优势介绍
节能效率
在全负载状态下，混合永磁电机可以在低能耗产出大气量，并且当负载率低于20％时，仍然能保证此效率。
混合永磁电机在整个气量调节速度范围内始终保持高达95％的运行效率。
节省控制压力带宽浪费的电能（变频节能）：固定式压缩机为了避免频繁启动而造成对机组，对电网的冲击，必须设置一个最小为1bar的控制压力带（既空压机上下限），几台机器一起使用时需要有一个压力梯度，系统的压力带就更宽了，而WSL系列为变频式控制，可以无限次启停，故无需设置压力带，设一个压力点就行，每节省0.14bar的压力带，系统可节能5－7％。
WSL系列双螺杆主机通过持续化转子型线及内部结构，提供了行业领先水平的比功率。主机能效均在国家标准
规定一级能效以上。
无语伦比的可靠性
混合永磁电机比其他同级别的压缩机要少很多连接部分，是由混合永磁电机直接驱动，空气压缩机在运行时无需考虑齿轮，滑轮，皮带，联轴器或轴封等运动部分的磨损。
卓越的技术
混合永磁电机革命性独特的永磁结构，利用更少的电能提供更多的压缩空气的更大的气量调节范围。跟工频空气压临机相比节能15％～38％。跟普通变频相比，节能5％－10％。系统用气量波动越大，节能效果越明显。
WSL系列双螺杆主机
WSL系列双螺杆主机是科学与理想结合、精确和精湛结合，成就了完美高效的核心主机，在主机研发上，由高校与企业联合开发，由科学领军科学家、博士生导师主导，国家专业实验室测试，关键零部件都采用有限元强度分析。以确保每一个零部件的品质都能得到大程度的优化，为产品的稳定、高效、长期运行提供强大的技术保障。全面优化了转子的齿面精度与转子啮合性，优化了螺杆的端面精度和转子定位精度，优化了排气压力、排气量和排气孔的最佳组合，凭借先进的制造设备和精湛的制造工艺，倾力创造出高效率、高可靠、高精度螺杆主机。
WSL系列双螺杆主机通过持续优化转子型线及内部结构，提供了行业领先水平的比功率。主机能效在国家标准规定一级能效以上。高效永磁电机
装备了高效永磁电机（PM电机），与普通高效电机相比，节能性能更卓越。尤其在转速低时，仍能保持很高的电机效率。在额定转速点时或不同转速情况下，永磁电机效率比普通电机效率高，节能效果显著。采用一体式结构，产品体积小，一般约为普通高频电机尺寸的1／3，节省空间，便于拆装。
WSL系列双螺杆主机、高效永磁电机驱动特点
永磁电机采用高性能钕铁硼永磁体，120℃不失磁，使用寿命超过15年。
定子线圈采用变频器专用耐电晕漆包线。绝缘性能卓越，使用寿命长，能够实现软启动，运行时，电机电流不会超过满载电流，同时大大减少了对电网设备的冲击，不会对用电设备造成损伤。
没有电机轴承：带有永磁体的转子直接安装在阳转的伸出轴上。这种结构无需使用轴承，从而消失了电机轴承故障点。
工况节能
永磁电机能在低速时仍保持极高的电机效率，保证了在用气量小的时候，具有很明显的节能优势。变频范可从5％－100％，普通从50％－100％。
普通变频空气压缩机
仅节省系统卸载时的能耗（变频节能）：
根据固定式空气压缩机在用气量波动时，会有卸载的时间，这时空转但还需耗45％的电能，而用WSL系列为变频式控制，可以没卸载，不存在浪费。如果系统台数越多，节能越多。
节能控制压力带宽浪费的电能（变频节能）：
固定式空气压缩机为了避免频繁启动而造成对机组，对电网的冲击，必须设置一个最小为1bar的控制压力带（既上下限），几台机器在一起使用时需要有一个压力梯度，系统的压力带就更宽了，而WSL系列为变频式控制，可以无限次启停，故无需设置压力带，设一个压力点就行，每节省0.14bar的压力带，系统可节能5％－7％。
节省启动时的能耗（变频节能）：
固定式空气压缩机启动时电流为额定工作电流的3－6倍左右，若频繁启动则会浪费大量电能，WSL系列启动没有电流冲击，且启动时为软启动，最大电流不超过额定工作电流，没有能源浪费。同时也大大减小了对电网设备的冲击，不会对用电设备造成损害。
螺杆机头性能对比
沃晟伦永磁一体机 | 日本欧美永磁一体机 | ||||
规格 | 压力（bar） | 排气量（m³/min） | 规格 | 压力（bar） | 排气量（m³/min） |
WSL-50A | 7.5 | 6.8 | 37KW | 7 | 6.6 |
9.5 | 5.8 | 8 | 6.3 | ||
12.5 | 5.2 | 10 | 5.7 | ||
WSL-60A | 7.5 | 7.2 | 45KW | 7 | 7.4 |
9.5 | 6.8 | 8 | 7.2 | ||
12.5 | 6.2 | 10 | 6.5 | ||
WSL-75A | 7.5 | 10.6 | 55KW | 7 | 10.7 |
9.5 | 9.4 | 8 | 9.8 | ||
12.5 | 6.2 | 10 | 6.5 | ||
WSL-100A | 7.5 | 13.5 | 75KW | 7 | 14 |
9.5 | 11.8 | 8 | 12.5 | ||
12.5 | 10.6 | 10 | 11.7 | ||
WSL-120A | 7.5 | 15.5 | |||
9.5 | 14 | 90KW | 10 | 14 | |
12.5 | 13 | ||||
132KW | 7 | 24.4 | |||
WSL-175A | 7.5 | 11.6 | 8 | 23.1 | |
9.5 | 13.9 | 10 | 21 | ||
12.5 | 12.1 | ||||
高科技的微电脑全彩触摸监控操作系统、精确控制、多机联动、远程操控
特点：
▷全彩触屏显示，提作易学易用。 ▷记录长达100天的空压机历史敬限信息。
▷支持多种机型选择。 ▷支持压力单位、温度单位切换。
▷配备专用短信貓，故障时短信报警。 ▷RS－485通讯功能，支持 MODBUSRTU协议。
控制器功能及技术参数
1、空压机工作电压过低、过高保护，过低电压、过高电压值可设置。此功能可屏藏。
2、相序保护：空压机停机状态时，检测到相序错误，动作时间2秒。
3、电机保护：控制器对主电机有缺相、不平衡、过载保护功能，对风机有过数、堵转、超路保护功能。
4、温度保护：当测到的实际温度大于设定温度时，动作时间≤2S。
5、显示量程
①排气温度－20～150℃，精度±1℃。
②运行时间0－999999小时。
③电流显示量程0～999.9A。
④压力0～1.60MPa。精度0.01Mpa。
6、输出继电器触点容量：250V、5A：触点寿命500000次。
7、电流显示误差小于1.0％.。
8、RS485通讯接口，按 MODBUSRTUI协议，做为从机与DCS通信。
9、短信报警功能：预警或故障发生时，发送故障内容到指定手机。
10、远程启停空压机：启停方式设为远程时，用户可通过远程开关，启停空压机。
预警与提示
1、空滤器预警指示 用开关信号检测预警，设定空滤器使用时间预警。
2、油滤器预警指示 用开关信号检测预警，设定油滤器使用时间预警。
3、油分器预警指示 用开关信号检测预警，设定油分器使用时间预警。
4、润滑油预警指示
5、润滑脂预警指示
6、排气温度高预警
7、压差预警
安全保护
1、空压机控制器对主电机具有过载、缺相、不平衡保护、电压高、电压低保护，对风机有过载、堵转、短路保护功能。
2、排气超温保护
3、空压机防逆转保护
4、供气压力超压保护
5、传感器失灵保护
6、低温保护
永磁电机性能对比
沃晟伦永磁一体机 | 日本欧美永磁一体机 | ||||
电机规格（KW） | 平均效率（%） | 温升（K） | 电机规格（KW） | 平均效率（%） | 温升（K） |
18.5 | 93.2 | 47.5 | 18.5 | / | ≧70 |
22 | 93.2 | 47.5 | 22 | / | |
30 | 93.7 | 48.6 | 30 | / | |
37 | 93.3 | 30.7 | 37 | 92.4 | |
45 | 94.7 | 26.5 | 45 | 93.5 | |
55 | 94.7 | 32.5 | 55 | 94.5 | |
75 | 96.5 | 40 | 75 | 94.6 | |
90 | 96.1 | 43.4 | 90 | 95.2 | |
110 | / | / | 110 | 95.2 | |
132 | 96.1 | 52.7 | 132 | / | |
160 | 96.5 | 64.7 | 160 | 95.1 | |
世界领先的变频节能永磁空气压缩机技术参数
型号 | 功率KW | 排气压力Mpa | 排气量m³/ | 噪音 | 出口管径(") | 外形尺寸mm 长×宽×高 | 重量kg | 用油量L | ||
WSL-20A | 15 | 0.7 | 2.5 | 64±2 | G¾" | 1050 | 750 | 1020 | 370 | 10 |
0.8 | 2.3 | |||||||||
1.0 | 2.1 | |||||||||
WSL-25A | 18.5 | 0.7 | 3.2 | 66±2 | G1" | 1380 | 850 | 1180 | 490 | 18 |
0.8 | 3.0 | |||||||||
1.0 | 2.7 | |||||||||
1.2 | 2.4 | |||||||||
WSL-30A | 22 | 0.7 | 3.8 | 67±2 | G1" | 1380 | 850 | 1180 | 510 | 18 |
0.8 | 3.6 | |||||||||
1.0 | 3.2 | |||||||||
1.2 | 2.9 | |||||||||
WSL-40A | 30 | 0.7 | 5.3 | 69±2 | G1" | 1380 | 850 | 1180 | 560 | 20 |
0.8 | 5.0 | |||||||||
1.0 | 4.5 | |||||||||
1.2 | 4.0 | |||||||||
WSL-50A | 37 | 0.7 | 6.8 | 71±2 | G1½" | 1250 | 1000 | 1340 | 710 | 24 |
0.8 | 6.2 | |||||||||
1.0 | 5.6 | |||||||||
1.2 | 5.0 | |||||||||
WSL-60A | 45 | 0.7 | 7.4 | 72±2 | G1½" | 1350 | 1000 | 1340 | 730 | 24 |
0.8 | 7.0 | |||||||||
1.0 | 6.3 | |||||||||
1.2 | 5.7 | |||||||||
WSL-75A | 55 | 0.7 | 10.5 | 74±2 | G2" | 1800 | 1250 | 1600 | 1200 | 52 |
0.8 | 9.6 | |||||||||
1.0 | 8.5 | |||||||||
1.2 | 8.7 | |||||||||
WSL-100A | 75 | 0.7 | 13.4 | 75±2 | G2" | 1800 | 1250 | 1670 | 1340 | 52 |
0.8 | 12.8 | |||||||||
1.0 | 11.2 | |||||||||
1.2 | 10.5 | |||||||||
WSL-120A | 90 | 0.7 | 16.0 | 76±2 | G2" | 1800 | 1250 | 1670 | 1420 | 52 |
0.8 | 15.4 | |||||||||
1.0 | 13.6 | |||||||||
1.2 | 12.8 | |||||||||
WSL-150A | 110 | 0.7 | 21.0 | 78±2 | G2½" | 2500 | 1470 | 1842 | 2120 | 70 |
0.8 | 19.8 | |||||||||
1.0 | 17.2 | |||||||||
1.2 | 16.5 | |||||||||
WSL-175A | 132 | 0.7 | 24.5 | 80±2 | G2½" | 2500 | 1470 | 1842 | 2200 | 70 |
0.8 | 23.4 | |||||||||
1.0 | 20.6 | |||||||||
1.2 | 19.5 | |||||||||
